| INDICAZIONI TECNICHE: | TECHNICAL DATA: |
| Struttura in granito | Granite structure |
| 5+4 assi con motori Brushless da 400W | 5+4 Axis with 400W Brushless engines |
| Piano di lavoro (5 assi) 300x300x200mm (XYZ) 360° (A) 220° (B) | 300x300x200mm (XYZ) 360° (A) 220° (B) Work area (5-Axis side) |
| Piano di lavoro (4 assi) 200x200x200mm (XYZ) 360° (A) | 200x200x200mm (XYZ) 360° (A) Work area (4-Axis side) |
| Velocità di spostamento degli assi lineari 50mm/s | Linear Axis speed 50mm/s |
| 2 Mandrini ad alta frequenza fino a 36.000rpm da 3,0KW | 2 x 3,0KW high frequency spindle up to 36.000rpm, |
| Magazzino a 15 posizioni per coni ISO20 con cambio utensile automatico | 15 position Tool Storage for ISO20 tool holder with automatic tool change |
| Movimentazione degli assi lineari su guide retificate e viti a ricircolo di sfere | Movement of linear axis on grinded guides and recirculating screws |
| Unità di controllo a 32bit CanOpen Master con trasferimento dati via Ethernet 10/100 e risoluzioni di 0,001mm | 32bit CU with 10/100 Ethernet data transfer with 0,001mm resolution |
| Dimensioni di massima: 1200x1300x1800mm, peso circa 1900kg | Dimensions: 1200x1300x1800mm Weight:1900kg~ |
| Alimentazione: 220/400V, 50/60Hz | Power Supply: 220/400V, 50/60Hz |
| ACCESSORI: | ACCESSORIES: |
| Supporti ad espansione con interasse da 70/80/90mm | Expanding supports with 70/80/90mm wheelbase |
| Piastra con pompa del vuoto per lavorazioni di maschere e lenti | Plate with vacuum pump for masks and lenses finishing |
| Caricatore automatico delle tavolette grezze (da 400 a 800 pezzi) | Raw tablet automatic loader (from 400 to 800 pieces) |
| Caricatore automatico di lenti e maschere (da 800 a 1300 pezzi) | Masks and lenses automatic loader (from 800 to 1300 pieces) |
| Ribaltatore automatico della tavoletta | Tablet automatic pivoting system |
| Scarico automatico del pezzo | Automatic drainage of the piece |

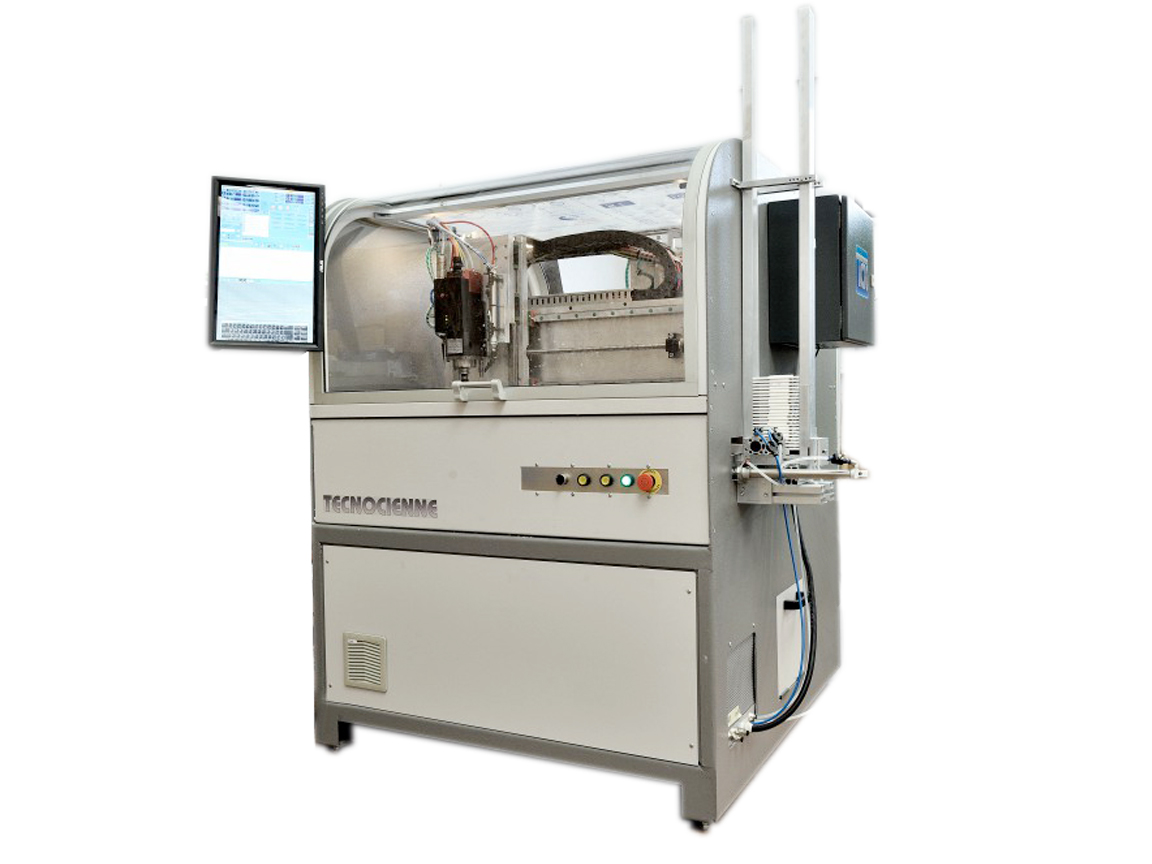

Macchina estremamente compatta e robusta per lavorazioni nel settore ottico. Possibilità di caricare automaticamente ed in continuo tavolette grezze, lenti o mascherine.
Extremely compact and robust machine for machining in the optical sector. Ability to automatically load and continuously raw tablets, lenses or masks.
SCHEDA TECNICA TCN10.5 PM
