SETTORE Oreficeria

TCN5.2

Centro di lavoro 5 assi per tornitura e fresatura leghe leggere

La combinazione efficace

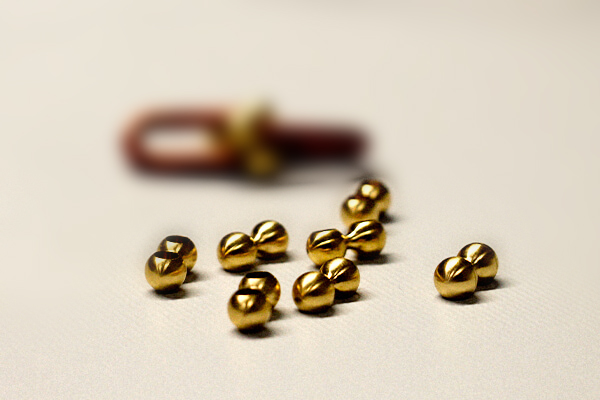

Questo centro di lavoro nasce per eseguire la tornitura di componenti in leghe preziose di diametro massimo 28 mm e la tornitura di barre aventi lunghezza massima 250 mm. L’asse rotativo di tornitura può raggiungere i 5.000 rpm e il sistema di spingibarra automatico gestito da CN garantisce una produzione ottimizzata.

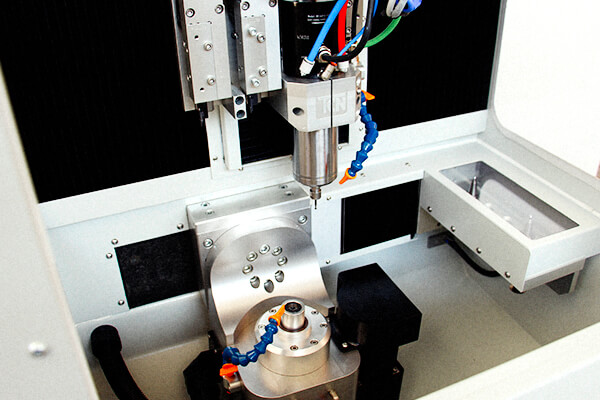

La TCN5.2 è dotata di un elettromandrino con cambio cono automatico per lavorazioni di fresatura e di 4 torrette pneumatiche per alloggiamento porta inserti di tornitura. Gli sfridi di lavorazione vengono depositati in una tramoggia situata sotto al piano di lavoro, rendendo agevole il recupero dei trucioli.

Struttura portante in granito

Grazie alla sua resistenza e durabilità, il granito fornisce una base solida e affidabile nel tempo.

Motori brushless digitali

Offrono elevate prestazioni funzionali e sono la soluzione ideale per ottenere risposte dinamiche e posizionamenti veloci e precisi, grazie alla presenza di encoder assoluto a risoluzione 23 bit. Inoltre, i cavi dei motori sono dotati di batteria: ciò permette ai motori di memorizzare la posizione di azzeramento degli assi, eliminando la necessità di eseguire l’homing.

Personalizzazione

A seconda delle esigenze del cliente, l’elettromandrino con cambio cono automatico ISO-10 può essere sostituito da un elettromandrino HSK-E25.

Dati tecnici
Struttura in acciaio e alluminio
Struttura portante in granito naturale rettificato
Motori brushless digitali
Movimenti su rotaie con cursori a ricircolo di sfere
Madreviti a ricircolo di sfere
Magazzino porta utensili da 10 a 23 posizioni
4° asse con riduttore armonico a gioco zero
PC con programma gestione macchina utensile

Assi
Corsa asse X	170 mm
Corsa asse Y	150 mm
Corsa asse Z	150 mm
Potenza motore assi X-Y-Z	400 W
Potenza motore asse A	1 kW
Potenza motore asse B	400 W
Angolo di rotazione asse A	+/- 360°
Angolo di rotazione asse B	+/- 120°

Elettromandrino
Cambio cono automatico ISO-10
Potenza	1,8 kW
Velocità massima	60.000 rpm
Frequenza	1.000 Hz
Tensione	220 V
Diametro utensile massimo	6 mm
Sistema di raffreddamento	A liquido

Altro
Pressione aria richiesta	7,5 bar
Ingombro macchina	960x1070x1815(h) mm
